八回路闪光报警控制仪(LED数码管)
产品名称:八回路闪光报警控制仪(LED数码管)
产品简介:

八回路闪光报警控制仪 采用先进的微处理器进行智能控制,可与本公司各种控制仪表或其它接点式检测控制仪表配套使用。

    可同时检测八路输入信号,输入与主机全部采用光电隔离。
    报警输入信号:接点式开路报警,接点式闭路报警、TTL电平信号。
    报警输出方式:闪光报警音响报警、继电器触点输出报警(可选择是否带报警记忆功能)。
    采用高亮度LED数码管或长寿命平面发光管,分别显示各路的当前状态。当生产过程中的参数超过设定控制值时,报警仪将发出音响和闪光报警,同时输出报警信号。可带串行通讯接口。

    主要技术参数:
    输入信号:开关量:各种相互独立的触点信号(ON/OFF) TTL电平:标准TTL电平0~5V,高电平报警
    输出信号:开关量输出:继电器控制输出 — ON/OFF(带回差);
    触点容量:AC 220V/3A;DC 24V/5A(阻性负载)
    通讯输出:标准串行双向通讯接口
    通讯方式:RS-232C,RS-485
    波特率— 300bps~9600bps(自由设定)(仅X803带有通讯功能)
    特性:测量通道:八路(在数码报警仪中不用的通道可设定关闭)
    显示方式:0.8英寸高亮度LED数码管各通道运行状态显示
               平面发光管各通道运行状态显示
               发光二极管工作状态显示
    报警方式:音响报警:220V/8W电铃(用户自备),蜂鸣器(仪表内自带)闪光报警当前报警通道闪烁。
    报警输出:继电器触点容量——AC220V/3A;DC24V/5A(阻性负载)
    消音测试:自备面板消音按钮及外接消音测试按钮功能
    参数设定:面板轻触式按键数字设定
                参数设定值断电后永久保存
                参数设定值密码锁定


    产品外形:

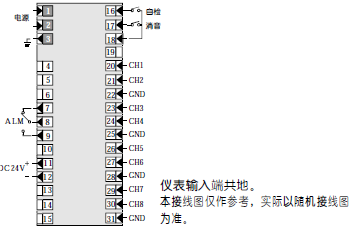

    产品接线图:


    开路、闭路报警输入接线图:




    选型表:

型号
说明
WP-
□□
-□
-□
-□

外形特征
X






八位高亮度LED显示—有通讯功能
B






平面发光管显示(出厂默认为红色)—无通讯功能
外形尺寸
8





160×80mm
控制作用
03




闪光报警(带继电器输出)
通讯方式
0



无通讯
2



RS-232C通讯接口
8



RS-485通讯接口
输入类型
A


接点式闭路报警
B


接点式开路报警
C


标准TTL电平(订货时请标注输入范围)
D


标准规格输入
馈电输出
P

DC 24V馈电输出
供电方式

AC 220V供电(线性电源,可省略)
T
AC 90~265V供电(开关电源)
W
DC 24V供电(开关电源)
选型举例
WP-X803-0-A;WP-X803-2-B-T


    注:WP-B803无通讯功能,如需带通讯输出请选用WP-X803。
    注:特殊型号或要求的,请提供相关技术参数。
