产品名称：CT型压力变送控制器
产品简介：
|
|
| |
| 产品简介 |
| |
| WIDEPLUS-CT型压力变送控制器是集压力测量、显示、控制、微机通讯于一体的多功能产品。该产品为全电子结构，前端采用带隔离膜充油芯体的压力传感器，输出信号由高精度、低温漂和高可靠性的放大电路和模数转换电路将数据送入微处理器，经运算后由高精度数模转换电路变换为标准信号输出。带五个独立继电器接点输出可直接替代电接点压力表。它使用灵活，操作简单，调节容易，广泛应用于电力、自来水、水处理、石油、化工、冶金等各行业之中，对流体介质的压力进行测量、显示、控制和远传，是一种智能化的数字式压力测量仪表。 |
| |
| 产品特点 |
| |
| 五个独立继电器接点输出可直接替代电接点压力表；它使用灵活，操作简单，调节容易。 |
| |

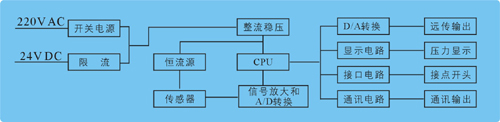

| 工作原理 |
| |
|
|
| |
| 技术参数 |
| |
模拟量输出 DC 4mA~20mA（负载电阻≤500Ω）
DC 0~10mA (负载电阻≤750Ω)
DC 1V~5V (输出电阻≤250Ω)
DC 0V~5V (输出电阻≤250Ω)
开关量输出 继电器控制输出—ON/OFF(带回差); 触点容量:AC220V/3A；DC 24V/5A
(阻性负载)可控硅控制输出 — SCR (过零触发脉冲)输出；AC 400V/0.5A
固态继电器输出 —SSR (固态继电器控制信号) 输出; DC 5～24V/30mA
通讯输出 标准串行双向通讯接口 通讯协议：RS-232C,RS-422,RS-485
波特率— 300~9600bps（自由设定）
馈电输出 DC24V，负载≤30mA
测量范围 相对压力 最大0～60MPa 最小0～20kPa
绝对压力 最大0～60MPa 最小0～20kPa
负相对压力 -0.1～1MPa
测量精度 ±0.2%FS或 ±0.5%FS
分 辨 率 ±1字
显示范围 -1999～9999
显示方式 四位高亮度LED数码显示，发光二级管工作状态显示,双屏数码显示
控制/报警 可选择上限、下限或上上限、下下限控制/报警输出
方 式 继电器 ON/OFF带回差（可自由设定）
参数设定 面板轻触式按键数字设定参数设定值断电后永久保存参数设定值密码锁定
保护方式 继电器输出状态LED指示,输 入超／欠量程报警,电源欠压自复位,工作异常自动复位
环境温度 0~50℃
相对湿度 ≤85% RH （避免强腐蚀气体）
供电电压 常规型 ·AC 220V（50Hz±2Hz，线性电源）
特殊型 ·AC 90V~265V（开关电源） ·DC 24Ｖ±2V（开关电源）
功 耗 ≤5W（AC 220V 线性电源） ≤4W（AC90~265V 开关电源）≤4W（DC 24V 开关电源）
结构材料 压力接口：不锈钢
感压膜片：316L不锈钢
电子壳体：铝合金或铁壳
密封橡胶圈：氟橡胶、丁腈橡胶或全密封焊接 |
| |
|
|

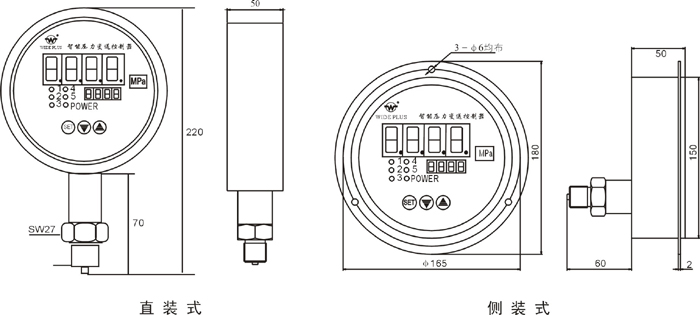

| 外形尺寸 |
| |
|
|
|
|
|
WIDEPLUS-CT
|
压力变送控制器
|
| |
代码
|
膜片类型 |
|
A
B
|
扩散硅 [A1-默认为标准型 A2-超稳定型 A3-清洁型(齐平膜片) A 4 -防腐型(膜片材料为钽)
高低温型[-65℃～150℃] [10℃～200℃] [10℃～350℃] |
| |
代码
|
输出信号 |
|
E
F
U
J
Q
N
|
4mA-20mA DC
1V-5V DC
0-20mA DC
0-5V DC
0-10mA DC
无输出信号 |
| |
代码
|
通讯方式 |
|
０
２
８
９
|
无通讯
RS-232C
RS-485
特殊规格 |
| |
代码
|
过程连接件材料 |
|
１
２
３
４
９
|
不锈钢316L
不锈钢1.4581
不锈钢1Gr18Ni9Ti
哈氏合金C
特殊要求 |
| |
代码
|
过程连接件方式 |
|
Ｒ
Ｇ
Ｍ
Ａ
Ｎ
Ｙ
|
外螺纹G 1/2(大孔)
外螺纹M 20×1.5(小孔)
外螺纹G 1/2(小孔)
外螺纹1/2NPT
外螺纹M 20×1.5(大孔)
特殊要求 |
| |
代码
|
密封件材料 |
|
1F
2F
3F 4F
|
氟橡胶
丁腈橡胶
聚四氟乙烯（仅用于陶瓷电容）
全焊接密封（仅用于扩散硅） |
| |
代码
|
显示方式 |
|
Ｄ
Ｙ
|
四位LED数字指示(双屏)
特殊要求
|
| |
代码
|
精度等级 |
|
2
5
9
|
0.2级
0.5级
特殊要求 |
| |
代码
|
测量范围 |
|
□□
|
见WIDEPLUS-CT压力变送控制器标准量程表 |
| |
代码
|
其它 |
|
G
A
B
Jn
|
表压
绝压
密封表压表（请提供参考压力值）
接点数 n=0～5 |
| |
代码
|
供电方式 |
|
T
W
|
AC 220V
DC 24V |
|
WIDEPLUS-CT
|
A
|
E
|
2
|
1
|
G
|
1F
|
D
|
5
|
G17
|
G
|
T
|
|
注:扩散硅标准型及卫生型测量量程为:最小 0～20kPa,最大 0～35MPa扩散硅超稳压型测量量程为:
最小 0～10kPa,最大 0～60MPa |
| |
WIDEPLUS-CT系列压力变送控制器标准量程表
|
表压代码
|
绝压代码
|
测量范围
|
量程调节范围
|
扩散硅或
高低温型过载
|
扩散硅
|
高低温型
|
|
G01
|
×
|
0-4kPa
|
1.6kPa-5kPa
|
6.0kPa
|
×
|
√
|
|
G02
|
×
|
0-6kPa
|
4kPa-10kPa
|
9.0kPa
|
×
|
√
|
|
G03
|
×
|
0-10kPa
|
4kPa-20kPa
|
15kPa
|
√
|
√
|
|
G04
|
×
|
0-16kPa
|
6.4kPa-20kPa
|
25kPa
|
√
|
√
|
|
G05
|
A1
|
0-20kPa
|
8kPa-35kPa
|
30kPa
|
√
|
√
|
|
G06
|
A2
|
0-25kPa
|
10kPa-35kPa
|
40kPa
|
√
|
√
|
|
G07
|
A3
|
0-30kPa
|
12kPa-35kPa
|
45kPa
|
√
|
√
|
|
G08
|
A4
|
0-35kPa
|
14kPa-35kPa
|
55kPa
|
√
|
√
|
|
G09
|
A5
|
0-40kPa
|
16kPa-70kPa
|
60kPa
|
√
|
√
|
|
G10
|
A6
|
0-60kPa
|
24kPa-70kPa
|
90kPa
|
√
|
√
|
|
G11
|
A7
|
0-100kPa
|
40kPa-100kPa
|
150kPa
|
√
|
√
|
|
G12
|
A8
|
0-160kPa
|
64kPa-200kPa
|
250kPa
|
√
|
√
|
|
G13
|
A9
|
0-200kPa
|
80kPa-200kPa
|
300kPa
|
√
|
√
|
|
G14
|
A10
|
0-250kPa
|
100kPa-350kPa
|
400kPa
|
√
|
√
|
|
G15
|
A11
|
0-400kPa
|
160kPa-700kPa
|
600kPa
|
√
|
√
|
|
G16
|
A12
|
0-600kPa
|
240kPa-700kPa
|
1.0MPa
|
√
|
√
|
|
G17
|
A13
|
0-1.0MPa
|
0.4MPa-1.0MPa
|
1.5MPa
|
√
|
√
|
|
G18
|
A14
|
0-1.6MPa
|
0.64MPa-2.0MPa
|
2.5MPa
|
√
|
√
|
|
G19
|
A15
|
0-2.0MPa
|
0.8MPa-2.0MPa
|
3.0MPa
|
√
|
√
|
|
G20
|
×
|
0-2.5MPa
|
1.0MPa-3.5MPa
|
4.0MPa
|
√
|
√
|
|
G21
|
×
|
0-4.0MPa
|
1.6MPa-4.0MPa
|
6.0MPa
|
√
|
√
|
|
G22
|
×
|
0-6.0MPa
|
2.4MPa-7.0MPa
|
9.0MPa
|
√
|
√
|
|
G23
|
×
|
0-10MPa
|
4.0MPa-10MPa
|
15MPa
|
√
|
√
|
|
G24
|
×
|
0-20MPa
|
8.0MPa-20MPa
|
30MPa
|
√
|
√
|
|
G25
|
×
|
0-30MPa
|
12MPa-35MPa
|
45MPa
|
√
|
√
|
|
G26
|
×
|
0-40MPa
|
16MPa-40MPa
|
60MPa
|
√
|
√
|
|
G27
|
×
|
0-60MPa
|
24MPa-60MPa
|
90MPa
|
√
|
√
|
|
G28
|
×
|
-2kPa -2kPa
|
-1.6kPa-2.5kPa
|
×
|
×
|
√
|
|
G29
|
×
|
-5kPa -5kPa
|
-3kPa-5kPa
|
×
|
×
|
√
|
|
G30
|
×
|
-10kPa -10kPa
|
-6kPa-10kPa
|
30kPa
|
√
|
√
|
|
G31
|
×
|
-20kPa -20kPa
|
-13kPa-20kPa
|
60kPa
|
√
|
√
|
|
G32
|
×
|
-50kPa -50kPa
|
-33kPa-50kPa
|
150kPa
|
√
|
√
|
|
G33
|
×
|
-100kPa -60kPa
|
-66kPa-100kPa
|
250kPa
|
√
|
√
|
|
G34
|
×
|
-100kPa -100kPa
|
-66kPa-100kPa
|
300kPa
|
√
|
√
|
|
G35
|
×
|
-100kPa -150kPa
|
-100-200kPa
|
400kPa
|
√
|
√
|
|
G36
|
×
|
-100kPa -300kPa
|
-100kPa-350kPa
|
600kPa
|
√
|
√
|
|
G37
|
×
|
-100kPa -500kPa
|
150kPa-500kPa
|
1.0MPa
|
√
|
√
|
|
G38
|
×
|
-100kPa -900kPa
|
0.24MPa-1.0MPa
|
1.5MPa
|
√
|
√
|
|
G39
|
×
|
-100kPa -1.5MPa
|
0.5MPa-1.9MPa
|
3.0MPa
|
√
|
√
|
|
G40
|
×
|
-100kPa -2.0MPa
|
0.5MPa-2.0MPa
|
3.0MPa
|
√
|
√
|
| 注：打“× ”表示不提供；打“√ ”表示按标准量程提供。 |
|
