产品名称:DS系列变送器
产品简介:
产品简介:
产品简介 | ||||||||
WIDEPLUS-DS系列差压变送器是选用美国进口高精度、高稳定性芯片,并采用特殊铝合金表面处理技术和传感器应力隔离技术,经精密温度补偿及放大处理,将差压信号转换成4~20mA DC标准信号。高质量的传感器、独特的应力隔离技术以及灵活的安装调试方式保证了WIDEPLUS-DS系列差压变送器的最佳性能价格比。它可广泛应用于石油、化工、冶金、电子等工业领域或实验室进行炉膛压力、风道压力、空气压力等的测量和控制。 | ||||||||
产品特点 | ||||||||
◆ 测量范围宽:最小量程0.5kPa、最大量程700kPa ◆ 抗干扰能力强,输出信号稳定 ◆ 结构精巧、安装使用方便 ◆ 高精度、高可靠性 ◆ 精密温度补偿 ◆ 性能价格比高 |
||||||||
工作原理 | ||||||||
|
||||||||
技术参数 | ||||||||

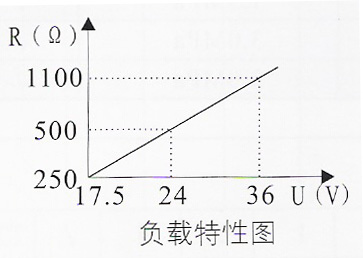

过载压力:最大测量范围上限值的2倍 测量介质:非腐蚀性干燥气体 工作电压:17.5~36V DC(两线制) 标准电压24V DC±5%,纹波小于1% 输出信号:4~20mA Dc(两线制) 环境温度:-20~85℃ 贮存温度:-40~125℃(若用户测量潮湿或带有粉尘的 气体,请选用防尘干燥过滤器) 外壳材料:硬铝合金 接口形式:Φ8带M12×1外螺纹(B型结构) 引线方式:电缆线(默认长度为1m)或者航空插头 负载电阻:(4~20mA):参见负载特性图 静压影响:变送器输入表1所示静压影响不超过其最大 量程的0.5% 温度系数:±0.25%FS/10℃(0.25级) ±0.25%FS/10℃(0.5级) 稳 定 性:±0.25%FS/1年(0.25级) ±0.25%FS/1年(0.5级) 注:须与Φ6外径塑料软管配接。 |
||||||||
|
||||||||

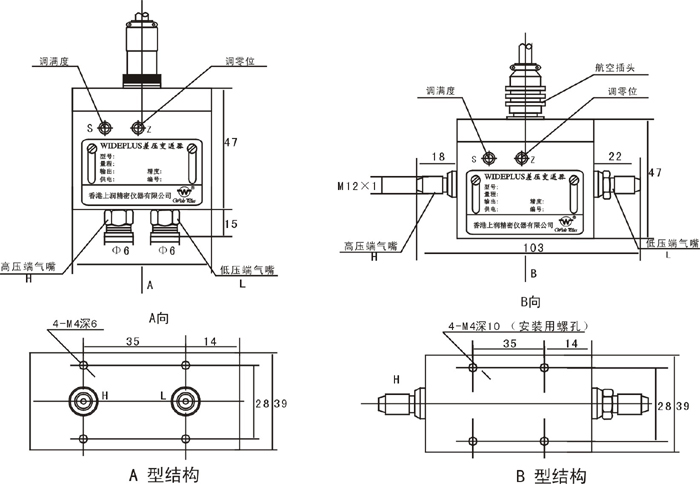

外形尺寸 | ||||||||
