产品名称：AK系列智能压力变送器
产品简介：
| 产品简介 |
| |
| WIDEPLUS-AK系列智能压力变送器是引进美国和日本的先进生产工艺，采用九十年代世界领先技术，经过严格的品质管理，由我公司自行研制和开发的通用智能型系列变送器，是工业自动化控制系统的压力检测变送单元。它测量工业过程流体压力，将其转化成4mA～20mA DC信号输出,同时通过现场总线ＨＡＲＴ协议可进行远程参数设定、远程控制、自诊断等功能。亦可采用红外遥控设定参数。人工智能化的管理能使你的自动化控制系统达到一种新的更高的层次。 |
| |
| 产品特点 |
| |
◆ 精度高,可靠性好 ◆ 温度影响小
◆ 稳定性±0.1%FS/年 ◆ 控制参数密码锁定、确保安全
◆ 智能化,小型化 ◆ 测量范围大
◆ LED数字量程显示或百分比显示 ◆ LCD数字量程显示或百分比显示
◆ 软件补偿 ◆ 遥控设定,输入、输出量程范围
◆ 量程改变时可以不引入压力 ◆ 故障自诊断、远程设定通讯、远程控制
◆ 防水、防尘、防震、防爆、防腐 ◆ 现场总线HART协议通信 |
| |
| 工作原理 |
| |
|
|
| |
| 技术参数 |
| |
量程范围 相对压力 最大0～60MPa 最小0～1kPa
绝对压力 最大0～60MPa 最小0～20kPa
负相对压力 -0.1～1MPa
电源电压 16.4～42V DC
通信输出 通讯距离：2km，使用CEV电缆时
负载电容： 0.22μF以下
负载电感： 3.3mH以下
与电源线的间距：15cm以上
连接于接收电阻上的接收仪表的输入阻抗:在2.4kHz时为10kΩ以上
精 度 ①精度等级 0.1级、0.2级、0.5级
②温度影响 ±0.15%FS/10℃
③稳定性 优于0.1%FS/年
④位置影响 安装位置不影响零点
允许温度 ①正常工作温度 -20～70℃
②膜片 -20℃～80℃(短时可达130℃)
③贮存温度 -20℃～80℃
④高低温型 -50℃～150℃ -200℃～400℃
相对湿度 0~100%RH
防爆等级 本安型Exib IICT6或Exia IICT6 隔爆型Exd IIBT5或Exd IICT6
防护等级 Ip65
与被测介质接触部分的材料
①过程连接件 不锈钢 316L
1.4581
1Gr18Ni9Ti
哈氏合金C
②密封件 氟橡胶
丁腈橡胶
聚四氟乙烯
全焊接密封
接线引出方式 可根据需要从任何一个出口引出，建议使用Φ10工业电缆作为引线，
以便密封，引出接头选用通用电缆接头,不引线一端用端盖封住。
现场指示 ＬＥＤ数字量程显示（选择件） LCD液晶数字显示(选择件)
外部调零 连续可调（由软件调整）
分 辨 率 量程的0.05% 测量范围内进行设定。
重 量 1.1kg |
| |
|
|

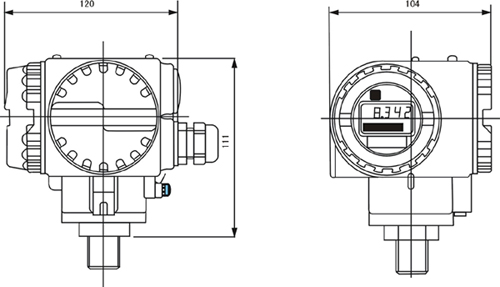

| 外形尺寸 |
| |
|
|
|
|
|
WIDEPLUS-AK
|
智能压力变送器
|
| |
代码
|
膜片类型 |
|
A
B
C
|
扩散硅
高低温型[-65℃～150℃] [10℃～200℃] [10℃～350℃]
陶瓷电容 |
| |
代码
|
防爆等级 |
|
Ｓ
|
标准型(无防爆) |
| |
代码
|
过程连接件材料 |
|
１
２
３
４
９
|
不锈钢316L
不锈钢1.4581
不锈钢1Gr18Ni9Ti
哈氏合金C
特殊要求 |
| |
代码
|
过程连接件方式 |
|
R
G
M
A
N
Y
|
外螺纹G 1/2(大孔)
外螺纹M 20×1.5(小孔)
外螺纹G 1/2(小孔)
外螺纹1/2NPT
外螺纹M 20×1.5(大孔)
特殊要求 |
| |
代码
|
密封件材料 |
|
1F
2F
3F
|
氟橡胶
丁腈橡胶
聚四氟乙烯(仅用于陶瓷电阻) |
| |
代码
|
信号输出方式 |
|
P
I
T
Y
|
4mA~20mA DC二线制(按键设定)
4mA~20mA DC二线制+现场总线HART协议
4mA~20mA DC二线制+红外遥控设定
特殊要求 |
| |
代码
|
显示方式 |
|
A
B
C
Y
|
无现场指示
LED数字显示(数码管)
LCD数字显示(液晶)
特殊要求
|
| |
代码
|
精度等级 |
|
1
2
5
9
|
0.1级
0.2级
0.5级
特殊要求 |
| |
代码
|
测量范围 |
|
□□
|
见系列智能压力变送器标准量程表 |
| |
代码
|
其它 |
|
G
A
|
表压
绝压 |
|
WIDEPLUS-AK
|
C
|
S
|
1
|
G
|
1F
|
P
|
A
|
2
|
G17
|
G
|
|
|
| |
WIDEPLUS-AK系列智能压力变送器标准量程表
|
表压代码
|
绝压代码
|
测量范围
|
量程调节范围
|
电容式过载
|
扩散硅或
高低温型过载
|
电容式
|
扩散硅
|
高低温型
|
|
G01
|
×
|
0-4kPa
|
1.6kPa-5kPa
|
0.6MPa
|
6.0kPa
|
√
|
×
|
√
|
|
G02
|
×
|
0-6kPa
|
4kPa-10kPa
|
0.6MPa
|
9.0kPa
|
√
|
×
|
√
|
|
G03
|
×
|
0-10kPa
|
4kPa-20kPa
|
0.6MPa
|
15kPa
|
√
|
√
|
√
|
|
G04
|
×
|
0-16kPa
|
6.4kPa-20kPa
|
0.6MPa
|
25kPa
|
√
|
√
|
√
|
|
G05
|
A1
|
0-20kPa
|
8kPa-35kPa
|
0.6MPa
|
30kPa
|
√
|
√
|
√
|
|
G06
|
A2
|
0-25kPa
|
10kPa-35kPa
|
11.0MPa
|
40kPa
|
√
|
√
|
√
|
|
G07
|
A3
|
0-30kPa
|
12kPa-35kPa
|
1.0MPa
|
45kPa
|
√
|
√
|
√
|
|
G08
|
A4
|
0-35kPa
|
14kPa-35kPa
|
1.0MPa
|
55kPa
|
√
|
√
|
√
|
|
G09
|
A5
|
0-40kPa
|
16kPa-70kPa
|
1.0MPa
|
60kPa
|
√
|
√
|
√
|
|
G10
|
A6
|
0-60kPa
|
24kPa-70kPa
|
1.0MPa
|
90kPa
|
√
|
√
|
√
|
|
G11
|
A7
|
0-100kPa
|
40kPa-100kPa
|
1.0MPa
|
150kPa
|
√
|
√
|
√
|
|
G12
|
A8
|
0-160kPa
|
64kPa-200kPa
|
1.8MPa
|
250kPa
|
√
|
√
|
√
|
|
G13
|
A9
|
0-200kPa
|
80kPa-200kPa
|
1.8MPa
|
300kPa
|
√
|
√
|
√
|
|
G14
|
A10
|
0-250kPa
|
100kPa-350kPa
|
2.5MPa
|
400kPa
|
√
|
√
|
√
|
|
G15
|
A11
|
0-400kPa
|
160kPa-700kPa
|
2.5MPa
|
600kPa
|
√
|
√
|
√
|
|
G16
|
A12
|
0-600kPa
|
240kPa-700kPa
|
4.0MPa
|
1.0MPa
|
√
|
√
|
√
|
|
G17
|
A13
|
0-1.0MPa
|
0.4MPa-1.0MPa
|
4.0MPa
|
1.5MPa
|
√
|
√
|
√
|
|
G18
|
A14
|
0-1.6MPa
|
0.64MPa-2.0MPa
|
8.0MPa
|
2.5MPa
|
√
|
√
|
√
|
|
G19
|
A15
|
0-2.0MPa
|
0.8MPa-2.0MPa
|
8.0MPa
|
3.0MPa
|
√
|
√
|
√
|
|
G20
|
×
|
0-2.5MPa
|
1.0MPa-3.5MPa
|
9.0MPa
|
4.0MPa
|
√
|
√
|
√
|
|
G21
|
×
|
0-4.0MPa
|
1.6MPa-4.0MPa
|
9.0MPa
|
6.0MPa
|
√
|
√
|
√
|
|
G22
|
×
|
0-6.0MPa
|
2.4MPa-7.0MPa
|
×
|
9.0MPa
|
×
|
√
|
√
|
|
G23
|
×
|
0-10MPa
|
4.0MPa-10MPa
|
×
|
15MPa
|
×
|
√
|
√
|
|
G24
|
×
|
0-20MPa
|
8.0MPa-20MPa
|
×
|
30MPa
|
×
|
√
|
√
|
|
G25
|
×
|
0-30MPa
|
12MPa-35MPa
|
×
|
45MPa
|
×
|
√
|
√
|
|
G26
|
×
|
0-40MPa
|
16MPa-40MPa
|
×
|
60MPa
|
×
|
√
|
√
|
|
G27
|
×
|
0-60MPa
|
24MPa-60MPa
|
×
|
90MPa
|
×
|
√
|
√
|
|
G28
|
×
|
-2kPa -2kPa
|
-1.6kPa-2.5kPa
|
0.6MPa
|
×
|
√
|
×
|
√
|
|
G29
|
×
|
-5kPa -5kPa
|
-3kPa-5kPa
|
0.6MPa
|
×
|
√
|
×
|
√
|
|
G30
|
×
|
-10kPa -10kPa
|
-6kPa-10kPa
|
0.6MPa
|
30kPa
|
√
|
√
|
√
|
|
G31
|
×
|
-20kPa -20kPa
|
-13kPa-20kPa
|
0.6MPa
|
60kPa
|
√
|
√
|
√
|
|
G32
|
×
|
-50kPa -50kPa
|
-33kPa-50kPa
|
0.6MPa
|
150kPa
|
√
|
√
|
√
|
|
G33
|
×
|
-100kPa -60kPa
|
-66kPa-100kPa
|
1.0MPa
|
250kPa
|
√
|
√
|
√
|
|
G34
|
×
|
-100kPa -100kPa
|
-66kPa-100kPa
|
1.0MPa
|
300kPa
|
√
|
√
|
√
|
|
G35
|
×
|
-100kPa -150kPa
|
-100-200kPa
|
2.5MPa
|
400kPa
|
√
|
√
|
√
|
|
G36
|
×
|
-100kPa -300kPa
|
-100kPa-350kPa
|
2.5MPa
|
600kPa
|
√
|
√
|
√
|
|
G37
|
×
|
-100kPa -500kPa
|
150kPa-500kPa
|
4.0MPa
|
1.0MPa
|
√
|
√
|
√
|
|
G38
|
×
|
-100kPa -900kPa
|
0.24MPa-1.0MPa
|
4.0MPa
|
1.5MPa
|
√
|
√
|
√
|
|
G39
|
×
|
-100kPa -1.5MPa
|
0.5MPa-1.9MPa
|
8.0MPa
|
3.0MPa
|
√
|
√
|
√
|
|
G40
|
×
|
-100kPa -2.0MPa
|
0.5MPa-2.0MPa
|
8.0MPa
|
3.0MPa
|
√
|
√
|
√
|
